ไดรเวอร์ฉุกเฉิน LED สำหรับไฟเพดาน IP40 15W พร้อมบัลลาสต์ ได้รับการรับรอง UL

รายละเอียดสินค้า

IP40 15W ไฟตกใจ บัลลาสต์ UL รายการ LED ไดรเวอร์ฉุกเฉินสําหรับไฟเพดาน

คําอธิบายสินค้า

คําอธิบาย

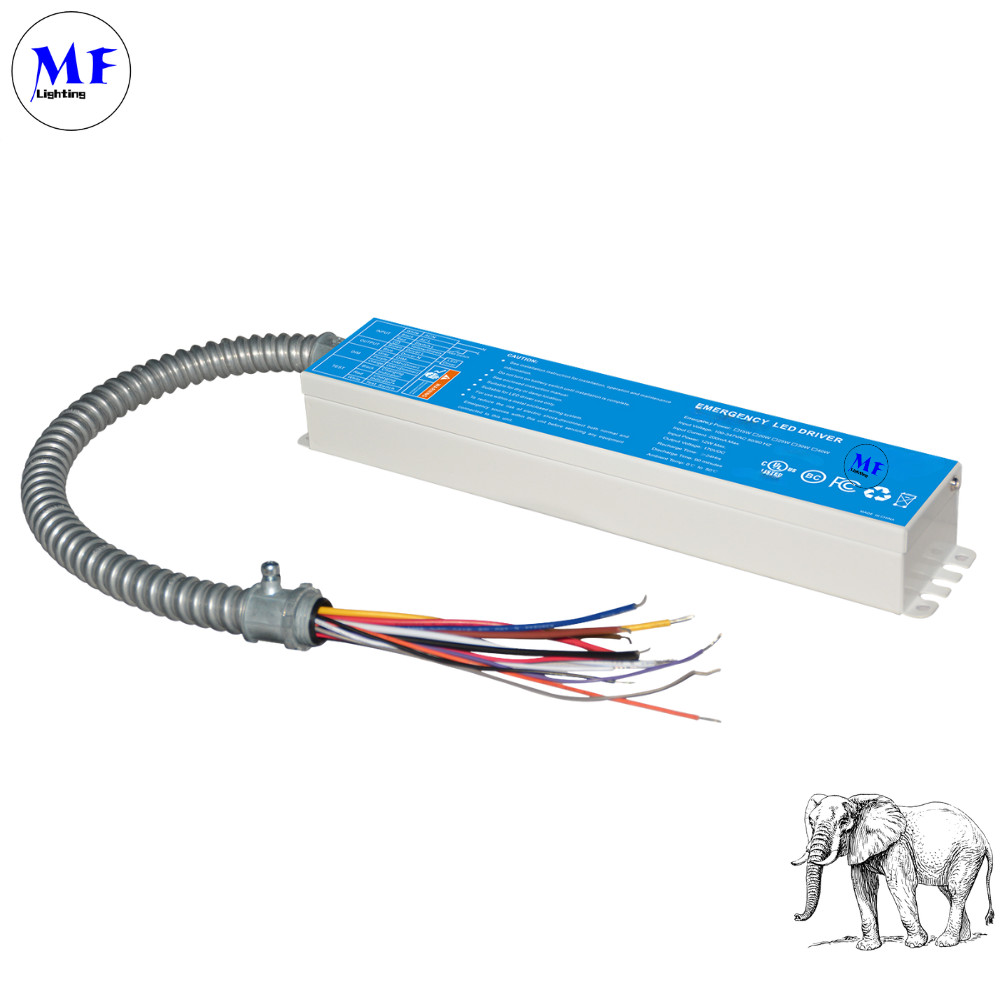

MF-EM-xxW-170 LED Emergency Driver เป็นทางแก้ไขพลังงานสํารองที่น่าเชื่อถือและหลากหลายที่ออกแบบมาเพื่อบํารุงรักษาแสงสว่างระหว่างการขาดไฟฟ้า ACมันให้พลังงานฉุกเฉินตั้งแต่ 15W ถึง 40W กับการออกแบบแบบคงที่ 170V DC, ใช้พลังงานจากแบตเตอรี่ Li-ion ที่ใช้ได้นาน ให้เวลาทํางาน 90 นาทีการดําเนินการทดสอบแบบอัตโนมัติประจําเดือน 30 วินาที และการทดสอบการปล่อยของสารเต็มรายปี เพื่อรับรองความน่าเชื่อถือของระบบ. มันรองรับตัวเลือกการควบคุมหลายอย่าง, รวมถึงการดับ 0-10V, เครื่องดับ TRIAC, และการทํางานโดยใช้เซนเซอร์ (DC12V / AC120V), ทําให้มันสามารถปรับปรุงได้สําหรับการตั้งค่าแสงต่างๆมีช่วงความกระชับกําลังเข้าที่กว้าง (100-347V AC), การป้องกันความร้อนเกิน และการรับประกัน 5 ปี, มันถูกสร้างขึ้นเพื่อความทนทานและความปลอดภัย.และการใช้งานที่อยู่อาศัยที่แสงฉุกเฉินเป็นสิ่งจําเป็น.


ข้อดี:

การปฏิบัติตามกฎหมาย
UL924 & CSA C22.2 NO.141 รับรองสําหรับสหรัฐอเมริกา / แคนาดา, รับประกันความปลอดภัยและความน่าเชื่อถือในการใช้งานแสงฉุกเฉิน
ระยะกําลังที่กว้าง
ให้ผลิตฉุกเฉิน 15W-40W กับ 170V DC รองรับภาระการสว่างที่หลากหลายสําหรับการใช้งานทางการค้า / ที่อยู่อาศัย
การ ตรวจ สอบ ตัว เอง อย่าง ฉลาด
อัตโนมัติดําเนินการ 30-วินาทีรายเดือนและการทดสอบการปล่อยเต็มรายปี
ความเข้ากันได้หลายเครื่องควบคุม
ทํางานกับ 0-10V dimmers, TRIAC dimmers และ DC12V / AC120V เซ็นเซอร์สําหรับการบูรณาการแสงยืดหยุ่น
แบตเตอรี่สํารองที่แข็งแรง
แบตเตอรี่ลีเทียมไอออน ให้เวลาทํางาน 90 นาที พร้อมการชาร์จ 24 ชั่วโมง และยังป้องกันความร้อนเกิน เพื่อความปลอดภัย
สะดวกและทนทาน
การออกแบบที่ประหยัดพื้นที่ (12.01"×2.36"×1.57") ด้วยการรับประกัน 5 ปี สร้างให้มีผลงานในระยะยาวในสภาพที่ยากลําบาก

ลักษณะ
UL รายการสําหรับเราและแคนาดา
รายการตาม UL924 และได้รับการทดสอบตาม CSA C22.2 NO.141 การติดตั้งในสนามหรือโรงงาน
การออกแรงดันสูง
การสอดคล้อง CEC ที่ใช้พลังงานต่ํา
พลังการออกแบบคง
การทดสอบตัวเอง
แบตเตอรี่: ป้องกันอุณหภูมิเกิน


รายละเอียด

ครับ

ความดันทางเข้า	100~347Vac,50/60Hz
กระแสไฟเข้า	200 มิลิเมตร
การจัดตั้งพลังงานทางเข้า	12W สูงสุด
ความดันออก	170Vdc
พลังงานฉุกเฉิน	15W
เวลาการชาร์จ	24 ชั่วโมง
เวลาออก	90 นาที
แบตเตอรี่	ไลท์ยอน 2500mAh-14.8V
การรับประกัน	5 ปี
อุณหภูมิบริเวณ	32~122 F ((0....+50 oC)
น้ําหนัก	3.66 ปอนด์ ((1.4 กิโลกรัม)
เกรด IP	IP40

ครับครับ

OPERATION ((สภาพของตัวชี้วัด)	ความเห็น
สีแดงแข็ง ON	ระบบโอเค / AC โอเค
สีแดงส่องส่อง (1s เปิด, 1s ปิด,จักรยาน)	อินเวอร์เตอร์ไมโครสํารองทํางานในโหมดฉุกเฉิน
สีแดงส่องส่อง (0.5s เปิด 0.5s ปิด, จักรยาน)	แบตเตอรี่ไม่พบ เช็คแบตเตอรี่การเชื่อมต่อ

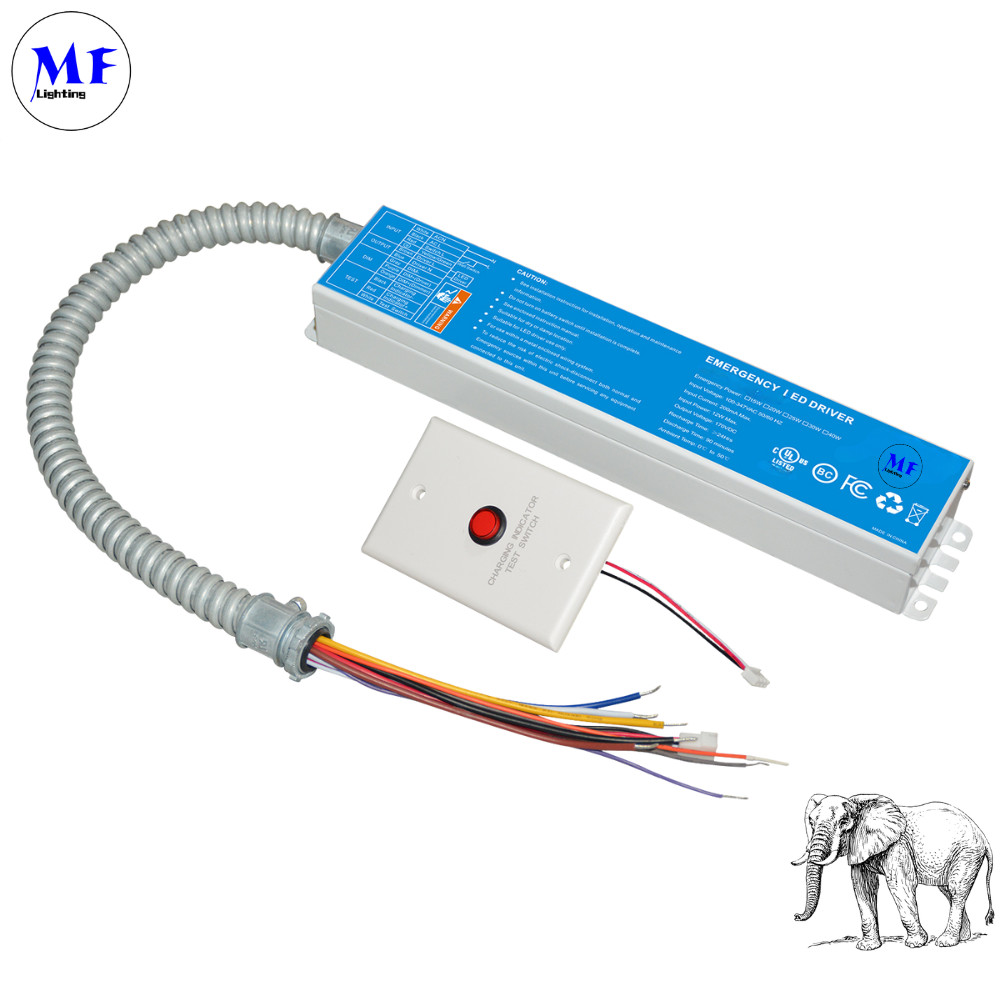

ปุ่มทดสอบ
0S
0S

ครับ

ขนาดต่างกัน

ครับ

รุ่นหมายเลข	ผลิต โวลเตชั่น	ความฉุกเฉิน พลัง	แบตเตอรี่ ประเภท
MF-EM-15W-170	170Vdc	15W	ไลท์ยอน 2500mAh-14.8V
MF-EM-25W-170		25W	ลิทยอน 4400mAh-14.8V
MF-EM-30W-170		30W	ลิทยอน 5200mAh-14.8V
MF-EM-40W-170		40W	ลิทยอน 5000mAh-18.5V

ครับ

ครับการ ตรวจ สอบ ตัว เอง
มันมีวงจรควบคุม / ติดตามที่จะทําการทดสอบการปล่อย 30 วินาทีครั้งหนึ่งในเดือนและการทดสอบการปล่อยครั้งหนึ่งในปีอุปกรณ์จําลองการล้มเหลวของพลังงานแอลซีและเปลี่ยนเป็นระบบฉุกเฉินโดยอัตโนมัติ. ระหว่างการทดสอบประจําการหน่วยจะติดตามการทํางานของภาระ LED, ความแรงดันของแบตเตอรี่, และระยะเวลาฉุกเฉิน, หากหน่วยตรวจพบปัญหาใด ๆ, ตัวชี้วัดจะส่องไว

สัญลักษณ์สายไฟ

การเชื่อมต่อ AC หลัก
แสดงการเชื่อมต่อพื้นฐานสําหรับการเข้าพลังงานแอลซีโดยตรง (100-347V) ไปยังคนขับอุตุฯ
ประกอบด้วยการเชื่อมต่อเฉลี่ย (AC-N) และสาย (AC-L) ด้วยการติดดินที่เหมาะสม
การบูรณาการระบบ Dimmer 0-10V
แสดงถึงการเชื่อมต่อกับ 0-10V ไดรฟ์ LED ที่ปรับความแรง
รายละเอียดสายไฟสําหรับสายควบคุม dim+ (ม่วง) และ dim- (ชมพู)
รักษาฟังก์ชันฉุกเฉินในขณะที่สามารถควบคุมการหมับ
ความเหมาะสมของเครื่องดับแสง TRIAC
แสดงการเชื่อมต่อสําหรับระบบหมอกระยะตัด (TRIAC)
แสดงการเชื่อมต่อที่เหมาะสมของสายไฟที่ร้อนบาง (ดํา), ภาระ (สีแดง) และสายไร้สาระ (สีขาว)
ประกอบด้วยความต้องการการติดพื้นสําหรับการลดเสียง
การตั้งค่าการควบคุมสวิทช์ผนัง
ให้บริการการตั้งค่าสายการควบคุม ON / OFF ง่าย
รักษาความสามารถในการดําเนินการฉุกเฉิน
แสดงสายสลับขาที่เหมาะสมสําหรับการทํางานที่น่าเชื่อถือ
การบูรณาการเซ็นเซอร์ DC12V
รายละเอียด การเชื่อมต่อเซ็นเซอร์ความดันต่ํา (12V DC)
อธิบายการเชื่อมต่อพลังงานเซ็นเซอร์และการควบคุมการหมับ
แสดงการบํารุงรักษาฟังก์ชันไฟฟ้าฉุกเฉิน
การใช้งานเซ็นเซอร์ AC120V
ครอบคลุมการติดตั้งเซ็นเซอร์ความดันสาย
แสดงการเชื่อมต่อภาระเซ็นเซอร์ที่เหมาะสม
รวมถึงการป้องกันวงจรการทํางานฉุกเฉิน

มาตรการ

การใช้งาน

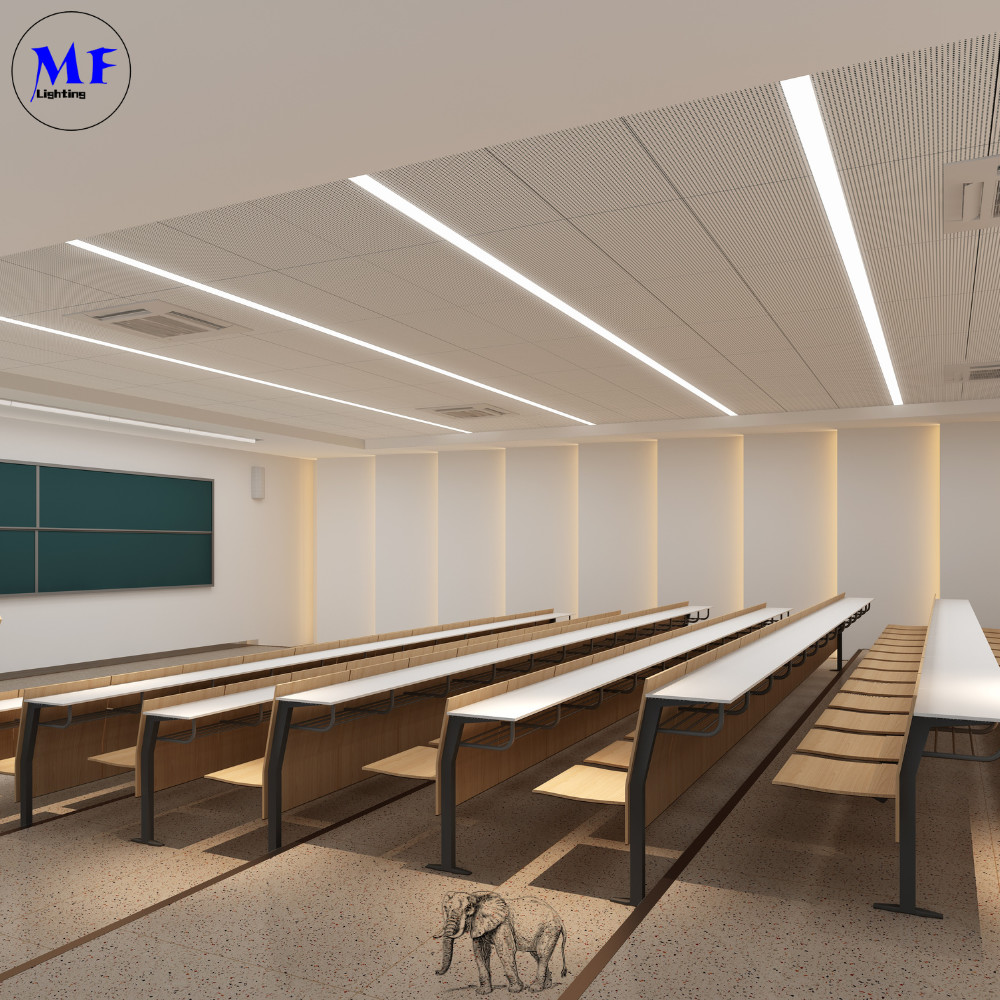

1อาคารพาณิชย์และสํานักงาน
สถานการณ์: ไฟฉายฉุกเฉินในทางเดิน, ระเบียง, และป้ายทางออก
การตั้งค่า: โดยทั่วไปใช้ Diagram 2 (Wall Switch) หรือ Diagram 4 (Non-Dimmable Wall Switch) สําหรับการควบคุมเปิด/ปิดง่าย
ทําไม? เพื่อให้แน่ใจว่าการปฏิบัติตามกฎความปลอดภัย (UL924) ในขณะที่ยังคงการส่องแสงในช่วงการขาดไฟฟ้า
2. ร้านค้าปลีกและห้องแสดงสินค้า
สถานการณ์: ไฟ LED ที่สามารถดับได้ เพื่อปรับบรรยากาศได้
การตั้งค่า: ใช้ Diagram 1 (0-10V Dimmer) หรือ Diagram 5 (DC12V Sensor) สําหรับการควบคุมการดับได้เรียบร้อย
ทําไมล่ะ? มันสามารถปรับความสว่างได้ พร้อมกันกับการรับรองการใช้งานไฟฉุกเฉิน
3ห้องละคร โรงแรมและร้านอาหาร
สถานการณ์: ไฟสว่างอารมณ์ พร้อมการสนับสนุนฉุกเฉิน
การตั้งค่า: ใช้ Diagram 3 (TRIAC Dimmer) สําหรับความเหมาะสมในการตัดระยะ
ทําไม? มันรองรับเครื่องปรับความมืดทางผนังแบบดั้งเดิม
4อุปกรณ์อุตสาหกรรมและโกดัง
สถานการณ์: การส่องแสงในช่องสูง พร้อมการใช้งานในกรณีฉุกเฉิน
การตั้งค่า: ใช้ Diagram 6 (AC120V Sensor) สําหรับการส่องแสงที่ทํางานด้วยการเคลื่อนไหว
ทําไม? เพิ่มประสิทธิภาพพลังงานด้วยการควบคุมเซ็นเซอร์
5. บ้านพักอาศัยและบ้านฉลาด
สถานการณ์: ไฟฉายฉุกเฉินในทางเดินหรือพื้นที่ที่สําคัญ
การตั้งค่า: ใช้ Diagram 2 (Wall Switch) หรือ Diagram 5 (DC12V Sensor) เพื่ออัตโนมัติ
ทําไมล่ะ? มันสามารถบูรณาการได้อย่างต่อเนื่องกับระบบแสงในบ้าน
