IP40 15W แบตเตอรี่ฉุกเฉิน LED แพ็ค แสงกวาดลัว ไฟฉุกเฉิน LED บัลลาสต์

รายละเอียดสินค้า

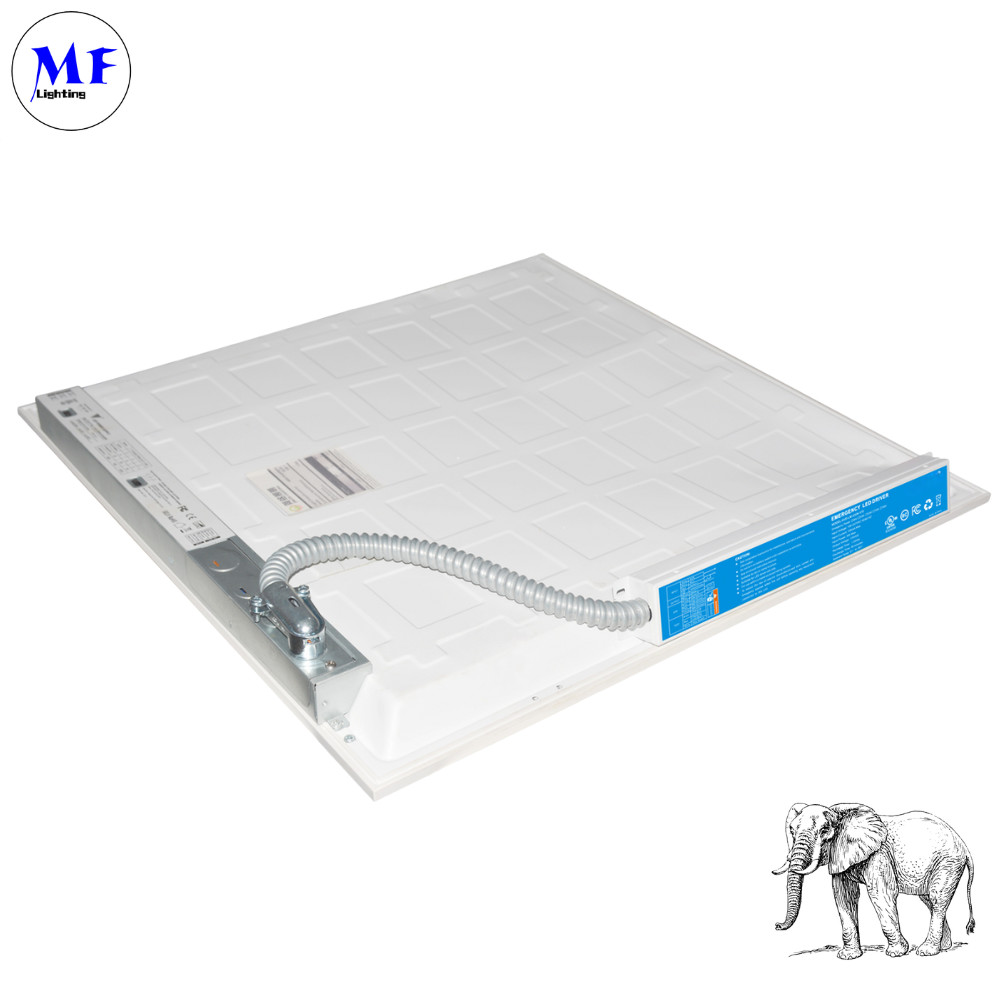

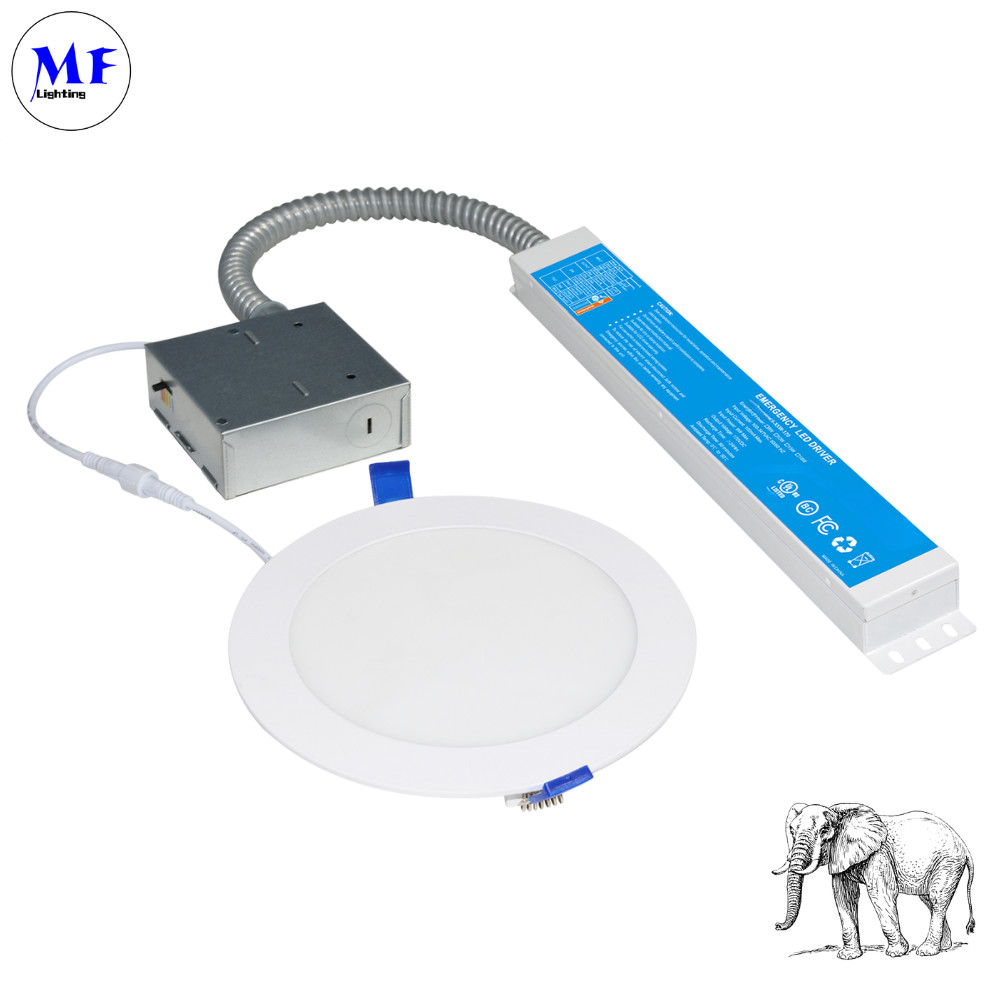

ไดรเวอร์ฉุกเฉิน LED สำหรับไฟเพดาน IP40 15W Panic Light Ballast UL Listed

รายละเอียดสินค้า

คำอธิบาย

ไดรเวอร์ฉุกเฉิน LED MF-EM-xxW-170 เป็นโซลูชันพลังงานสำรองที่เชื่อถือได้และหลากหลาย ซึ่งออกแบบมาเพื่อรักษาแสงสว่างในระหว่างที่ไฟฟ้า AC ดับลง สอดคล้องกับมาตรฐาน UL924 และ CSA C22.2 NO.141 ให้พลังงานฉุกเฉินตั้งแต่ 15W ถึง 40W พร้อมเอาต์พุต DC 170V ที่เสถียร ขับเคลื่อนด้วยแบตเตอรี่ Li-ion ที่ใช้งานได้นาน ซึ่งให้เวลาทำงาน 90 นาที ไดรเวอร์มีฟังก์ชันทดสอบตัวเอง ดำเนินการทดสอบรายเดือนอัตโนมัติ 30 วินาที และการทดสอบการคายประจุประจำปีเต็มรูปแบบ เพื่อให้มั่นใจในความน่าเชื่อถือของระบบ รองรับตัวเลือกการควบคุมหลายแบบ รวมถึงการหรี่แสง 0-10V, ตัวหรี่ TRIAC และการทำงานแบบใช้เซ็นเซอร์ (DC12V/AC120V) ทำให้สามารถปรับเปลี่ยนได้สำหรับชุดไฟต่างๆ ด้วยช่วงแรงดันไฟฟ้าอินพุตที่กว้าง (100-347V AC) การป้องกันอุณหภูมิเกิน และการรับประกัน 5 ปี สร้างขึ้นเพื่อความทนทานและความปลอดภัย มีขนาดกะทัดรัด (12.01" × 2.36" × 1.57") เหมาะอย่างยิ่งสำหรับการใช้งานเชิงพาณิชย์ อุตสาหกรรม และที่อยู่อาศัย ซึ่งจำเป็นต้องมีไฟฉุกเฉิน


ข้อดี:

การปฏิบัติตามกฎระเบียบ
ได้รับการรับรอง UL924 & CSA C22.2 NO.141 สำหรับ US/แคนาดา เพื่อความปลอดภัยและความน่าเชื่อถือในการใช้งานไฟฉุกเฉิน
ช่วงพลังงานกว้าง
ให้เอาต์พุตฉุกเฉิน 15W-40W พร้อม DC 170V รองรับโหลดไฟที่หลากหลายสำหรับการใช้งานเชิงพาณิชย์/ที่อยู่อาศัย
การทดสอบตัวเองอัจฉริยะ
ดำเนินการทดสอบการคายประจุรายเดือน 30 วินาทีและรายปีเต็มรูปแบบโดยอัตโนมัติ ตรวจจับปัญหาของระบบหรือแบตเตอรี่ล่วงหน้า
ความเข้ากันได้ในการควบคุมหลายแบบ
ทำงานร่วมกับตัวหรี่ 0-10V, ตัวหรี่ TRIAC และเซ็นเซอร์ DC12V/AC120V เพื่อการรวมแสงที่ยืดหยุ่น
แบตเตอรี่สำรองที่แข็งแกร่ง
แบตเตอรี่ Li-ion ให้เวลาทำงาน 90 นาที พร้อมการชาร์จใหม่ 24 ชั่วโมง รวมถึงการป้องกันอุณหภูมิเกินเพื่อความปลอดภัย
ขนาดกะทัดรัดและทนทาน
การออกแบบที่ประหยัดพื้นที่ (12.01"×2.36"×1.57") พร้อมการรับประกัน 5 ปี สร้างขึ้นเพื่อประสิทธิภาพในระยะยาวในสภาวะที่รุนแรง

คุณสมบัติ
UL Listed สำหรับ us และ canada
จดทะเบียนกับ UL924 และทดสอบตามมาตรฐาน CSA C22.2 NO.141 การติดตั้งภาคสนามหรือโรงงาน
เอาต์พุตแรงดันไฟฟ้าสูง
การใช้พลังงานต่ำเป็นไปตามข้อกำหนด CEC
กำลังไฟขาออกคงที่
การทดสอบตัวเอง
แบตเตอรี่: การป้องกันอุณหภูมิเกิน


ข้อมูลจำเพาะ

​

แรงดันไฟฟ้าขาเข้า	100~347Vac,50/60Hz
กระแสไฟขาเข้า	200mAmax.
พิกัดกำลังไฟขาเข้า	12W สูงสุด
แรงดันไฟฟ้าขาออก	170Vdc
พลังงานฉุกเฉิน	15W
เวลาในการชาร์จ	24 ชม.
เวลาคายประจุ	90 นาที
แบตเตอรี่	Li-ion 2500mAh-14.8V
การรับประกัน	5 ปี
อุณหภูมิแวดล้อม	32~122 F(0....+50 ºC)
น้ำหนัก	3.66 ปอนด์ (1.4 กก.)
ระดับ IP	IP40

​​

การทำงาน (สถานะตัวบ่งชี้)	หมายเหตุ
สีแดงทึบ ON	ระบบ OK/AC OK
ไฟสีแดงกะพริบ (เปิด 1 วินาที ปิด 1 วินาที วนซ้ำ)	ไมโครอินเวอร์เตอร์สำรองทำงานในโหมดฉุกเฉิน
ไฟสีแดงกะพริบ (เปิด 0.5 วินาที ปิด 0.5 วินาที วนซ้ำ)	ไม่พบแบตเตอรี่ ตรวจสอบแบตเตอรี่การเชื่อมต่อ

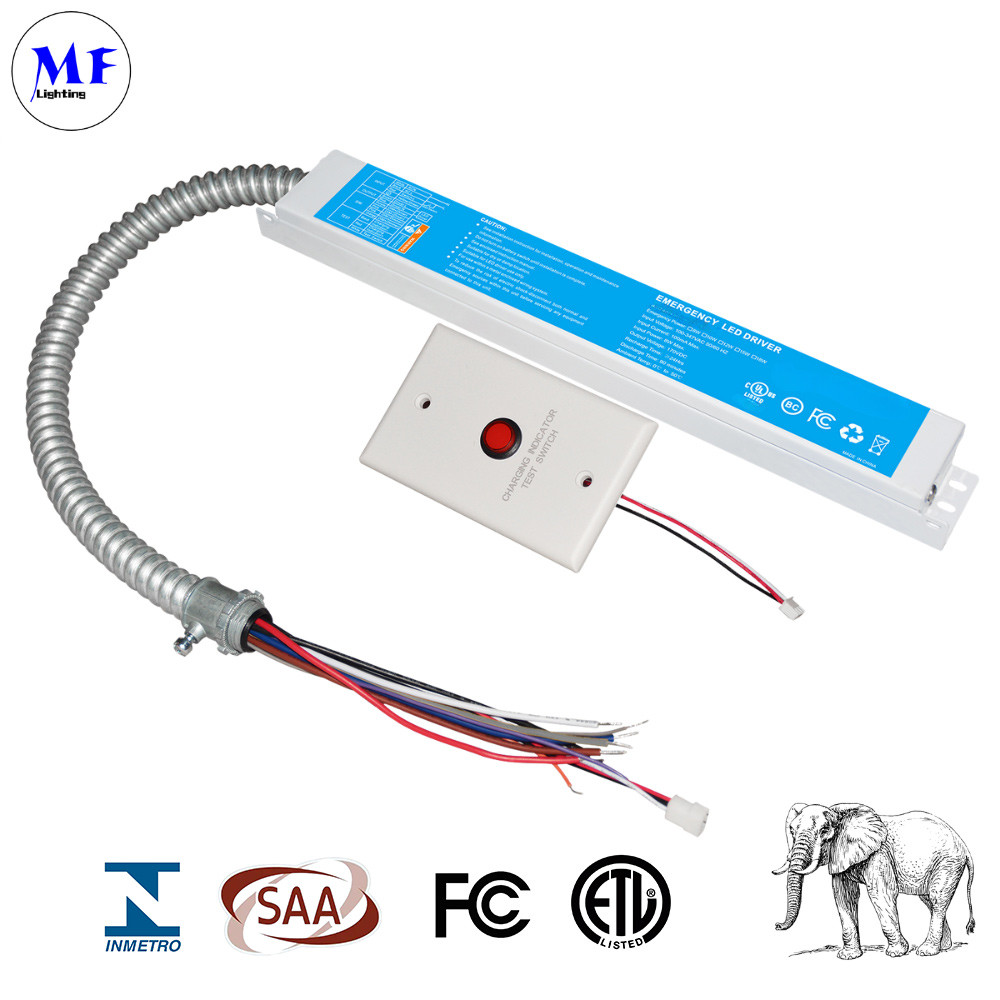

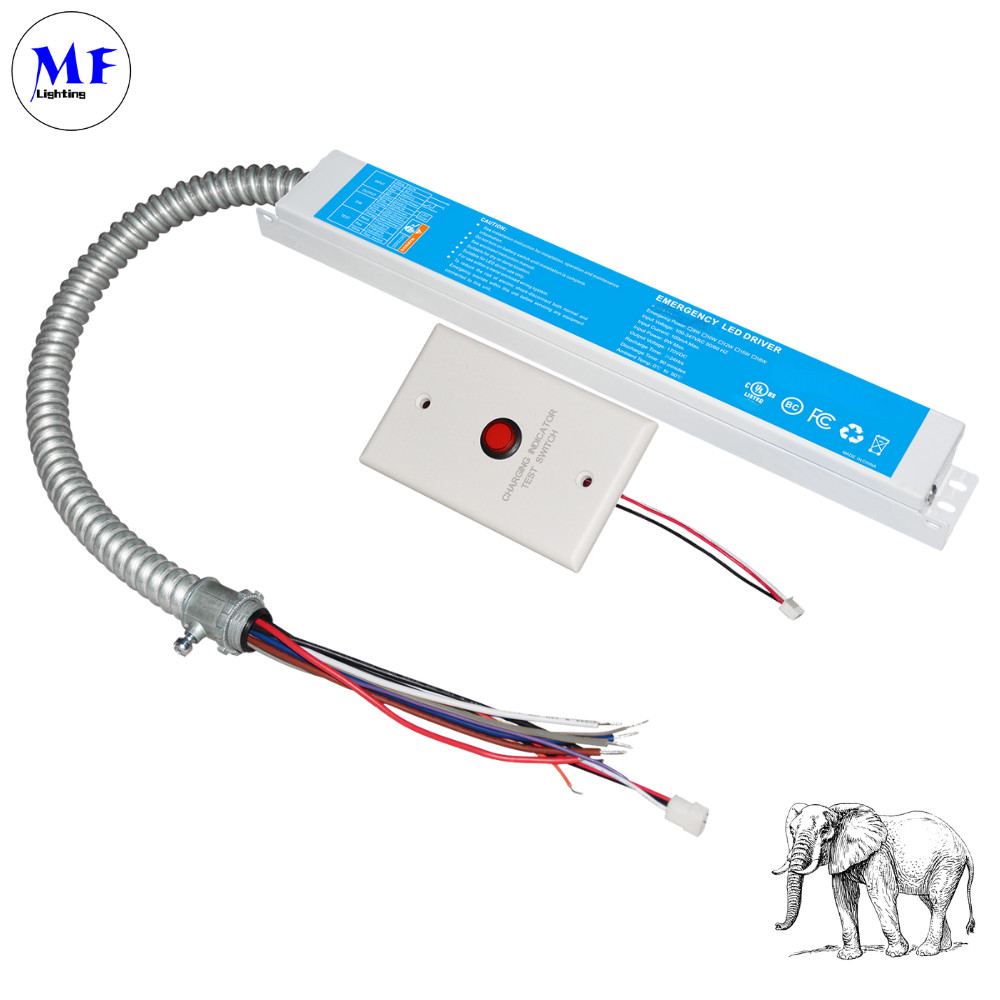

ปุ่มทดสอบ
0S
0S

​

ขนาดต่างๆ

​

หมายเลขรุ่น	เอาต์พุต                  แรงดันไฟฟ้า	ฉุกเฉิน             พลังงาน	แบตเตอรี่ ประเภท
MF-EM-15W-170	170Vdc	15W	Li-ion 2500mAh-14.8V
MF-EM-25W-170		25W	Li-ion 4400mAh-14.8V
MF-EM-30W-170		30W	Li-ion 5200mAh-14.8V
MF-EM-40W-170		40W	Li-ion 5000mAh-18.5V

​

​การทดสอบตัวเอง
ประกอบด้วยวงจรควบคุม/ตรวจสอบ ซึ่งจะทำการทดสอบการคายประจุ 30 วินาทีเดือนละครั้ง และการทดสอบการคายประจุปีละครั้ง ในเวลานี้ เครื่องจะจำลองไฟฟ้า AC ล้มเหลวและเปลี่ยนเป็นโหมดฉุกเฉินโดยอัตโนมัติ ในระหว่างการทดสอบตามปกติ เครื่องจะตรวจสอบการทำงานของโหลด LED, แรงดันไฟฟ้าของแบตเตอรี่ และระยะเวลาฉุกเฉิน หากเครื่องตรวจพบปัญหาใดๆ ตัวบ่งชี้จะกะพริบอย่างรวดเร็ว

แผนผังการเดินสายไฟ

การเชื่อมต่อ AC พื้นฐาน
แสดงการเดินสายไฟพื้นฐานสำหรับการป้อนไฟ AC โดยตรง (100-347V) ไปยังไดรเวอร์ฉุกเฉิน
รวมการเชื่อมต่อที่เป็นกลาง (AC-N) และสายไฟ (AC-L) พร้อมการต่อสายดินที่เหมาะสม
การรวมระบบหรี่ไฟ 0-10V
แสดงการเชื่อมต่อกับไดรเวอร์ LED ที่หรี่แสงได้ 0-10V
รายละเอียดการเดินสายไฟสำหรับสายควบคุม dim+ (สีม่วง) และ dim- (สีชมพู)
รักษาสังก์ชันการทำงานฉุกเฉินในขณะที่เปิดใช้งานการควบคุมการหรี่แสง
ความเข้ากันได้ของตัวหรี่ TRIAC
แสดงการเดินสายไฟสำหรับระบบหรี่แสงแบบตัดเฟส (TRIAC)
แสดงการเชื่อมต่อที่เหมาะสมของสายไฟหรี่ไฟร้อน (สีดำ) โหลด (สีแดง) และเป็นกลาง (สีขาว)
รวมข้อกำหนดการต่อสายดินเพื่อลดเสียงรบกวน
การตั้งค่าการควบคุมสวิตช์ติดผนัง
ให้การกำหนดค่าการเดินสายควบคุมเปิด/ปิดอย่างง่าย
รักษาสามารถในการทำงานฉุกเฉิน
แสดงการเดินสายไฟขาของสวิตช์ที่เหมาะสมเพื่อการทำงานที่เชื่อถือได้
การรวมเซ็นเซอร์ DC12V
รายละเอียดการเชื่อมต่อเซ็นเซอร์แรงดันไฟฟ้าต่ำ (12V DC)
แสดงการเดินสายไฟของเซ็นเซอร์และการเชื่อมต่อควบคุมการหรี่แสง
แสดงการบำรุงรักษาสังก์ชันไฟฉุกเฉิน
การประยุกต์ใช้เซ็นเซอร์ AC120V
ครอบคลุมการติดตั้งเซ็นเซอร์แรงดันไฟฟ้าสาย
แสดงการเดินสายไฟโหลดเซ็นเซอร์ที่เหมาะสม
รวมการป้องกันวงจรการทำงานฉุกเฉิน

วัด

การใช้งาน

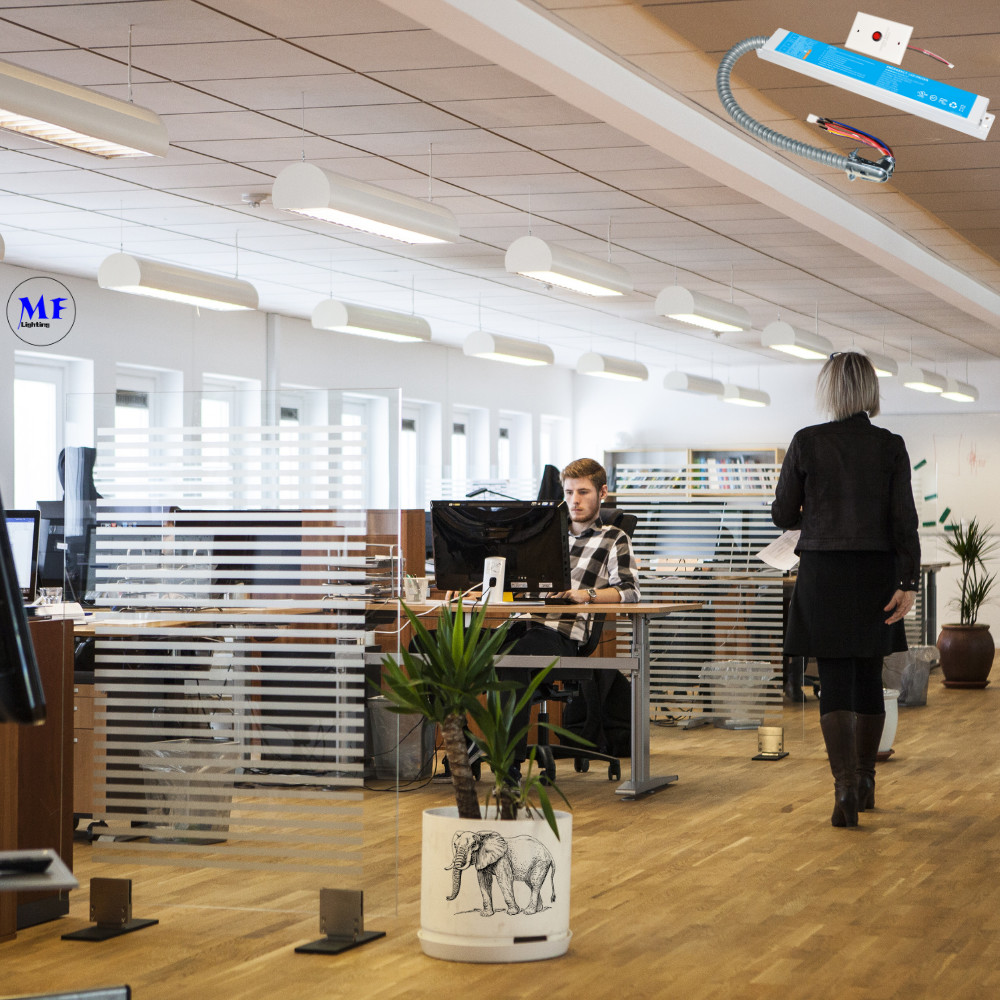

1. อาคารพาณิชย์และสำนักงาน
สถานการณ์: ไฟฉุกเฉินในทางเดิน บันได และป้ายทางออก
การกำหนดค่า: โดยทั่วไปใช้ไดอะแกรม 2 (สวิตช์ติดผนัง) หรือไดอะแกรม 4 (สวิตช์ติดผนังแบบไม่สามารถหรี่แสงได้) เพื่อการควบคุมเปิด/ปิดอย่างง่าย
ทำไม? รับรองการปฏิบัติตามกฎระเบียบด้านความปลอดภัย (UL924) ในขณะที่ยังคงให้แสงสว่างในระหว่างที่ไฟฟ้าดับ
2. ร้านค้าปลีกและโชว์รูม
สถานการณ์: ไฟ LED ที่หรี่แสงได้เพื่อบรรยากาศที่ปรับได้
การกำหนดค่า: ใช้ไดอะแกรม 1 (ตัวหรี่ 0-10V) หรือไดอะแกรม 5 (เซ็นเซอร์ DC12V) เพื่อการควบคุมการหรี่แสงที่ราบรื่น
ทำไม? ช่วยให้ปรับความสว่างได้ในขณะที่รับรองการทำงานของไฟฉุกเฉิน
3. โรงละคร โรงแรม และร้านอาหาร
สถานการณ์: ไฟอารมณ์พร้อมไฟสำรองฉุกเฉิน
การกำหนดค่า: ใช้ไดอะแกรม 3 (ตัวหรี่ TRIAC) เพื่อความเข้ากันได้ในการหรี่แสงแบบตัดเฟส
ทำไม? รองรับตัวหรี่ติดผนังแบบดั้งเดิมในขณะที่ให้ไฟสำรองฉุกเฉิน
4. โรงงานอุตสาหกรรมและคลังสินค้า
สถานการณ์: ไฟส่องสว่างแบบ High-bay พร้อมการทำงานฉุกเฉิน
การกำหนดค่า: ใช้ไดอะแกรม 6 (เซ็นเซอร์ AC120V) สำหรับไฟที่เปิดใช้งานการเคลื่อนไหว
ทำไม? เพิ่มประสิทธิภาพการใช้พลังงานด้วยการควบคุมเซ็นเซอร์ในขณะที่ตรงตามข้อกำหนดด้านความปลอดภัย
5. ที่อยู่อาศัยและบ้านอัจฉริยะ
สถานการณ์: ไฟฉุกเฉินในโถงทางเดินหรือพื้นที่สำคัญ
การกำหนดค่า: ใช้ไดอะแกรม 2 (สวิตช์ติดผนัง) หรือไดอะแกรม 5 (เซ็นเซอร์ DC12V) สำหรับระบบอัตโนมัติ
ทำไม? ให้การผสานรวมกับระบบไฟส่องสว่างภายในบ้านได้อย่างราบรื่นในขณะที่รับรองความปลอดภัย
